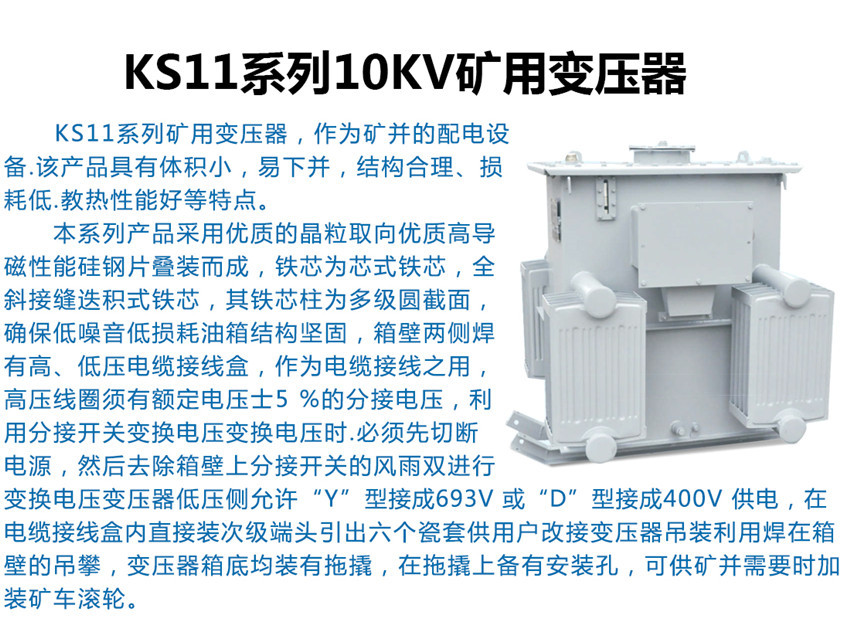

KS11變壓器適用于煤礦井下中央變電所、井底車場、總進風道和主要進風道,雖有瓦斯但無爆炸危險的場所。也適用于隧道比較潮濕的環境中
正常環境使用條件：海拔不超過1000m
環境溫度最高+40oC,最低-25oC
特殊環境使用條件：海拔超過1000m
環境溫度最高+40oC,最低-45oC (訂貨時詳細說明)
周圍空氣相對濕度不大于95％(+25oC)
無強烈顛簸震動以及與垂直面傾斜度不超過350的環境中

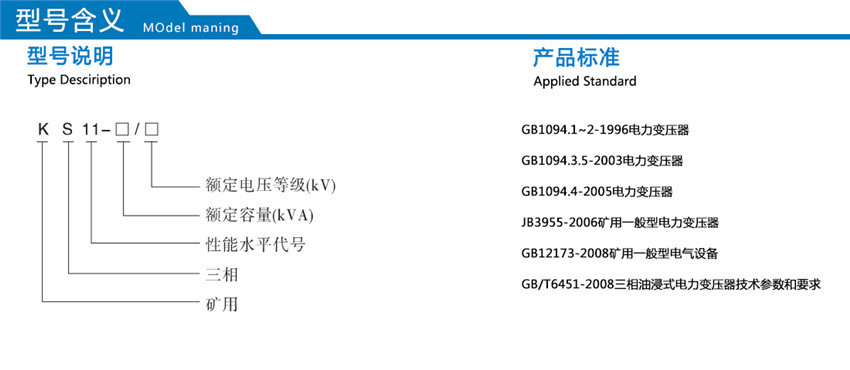

二：執行標準1.JB3995-2006
2.GB1094.1-1996
3.GB1094.2-1996
4.GB1094.3-2003
5.GB1094.5-2003
三：性能特點
1.油箱結構堅固,可承受一個大氣壓的壓力試驗,箱蓋上無儲油柜箱壁兩側焊有高、低壓電纜接線盒,作為電纜接線之用。高壓線圈有額定電壓及15％的分接電壓,利用分接開關變換電壓,變換電壓時必須先切斷電源,然后去除箱壁上分接開關的風雨罩進行變換分接。
2.KS9變壓器低壓側允許“Y”形接成690伏供電,也可改接成形接成400伏供電,在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。
3.整個變壓器的吊起是利用箱壁所焊的吊拌,變壓器箱底均裝有小車支架,在支架上備有安裝孔,可供礦井需要加裝礦車滾輪。
|
額定 容量(KVA) |
電壓組合 |
聯接組 標號 |
空載損耗(W) |
負載 損耗(W) |
短路阻抗(%) |
空載電流(%) |
||
|
高壓 (KV) |
分接(%) |
低壓(KV) |
||||||
|
50 |
10 6.0 |
±5% 或 ±2*2.5% |
0.4 0.69 |
Yy0 或 Yd11 |
130 |
870 |
4.0 |
2.0 |
|
80 |
180 |
1250 |
1.8 |
|||||
|
100 |
200 |
1500 |
1.6 |
|||||
|
160 |
280 |
2200 |
1.4 |
|||||
|
200 |
330 |
2600 |
1.3 |
|||||
|
250 |
400 |
3050 |
1.2 |
|||||
|
315 |
480 |
3650 |
1.1 |
|||||
|
400 |
570 |
4300 |
1.0 |
|||||
|
500 |
680 |
5150 |
1.0 |
|||||
|
630 |
810 |
6200 |
0.9 |
|||||
